各种除尘器分类及工作原理动态全解（三）——机械式除尘器和湿式除尘器

近年来，大气污染防治引起各界关注，除尘器是通风除尘系统重要设备之一。除尘器工作的好坏将直接影响到车间、厂区，甚至居民区的环境卫生。掌握了除尘器的分类及工作原理才能够更好的选择和使用除尘器!

本文将介绍各种除尘器工作原理及动态图，涵盖过滤式除尘器、电除尘器、机械式除尘器等。

三、机械式除尘器

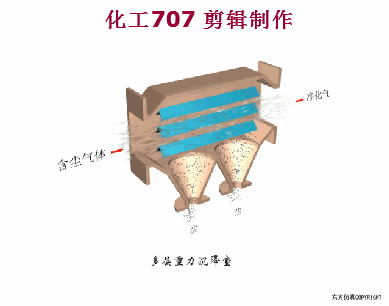

1. 重力沉降室

重力除尘器除尘原理是突然降低气流流速和改变流向，较大颗粒的灰尘在重力和惯性力作用下，与气分离，沉降到除尘器锥底部分，属于粗除尘。

粉尘靠重力沉降的过程是烟气从水平方向进入重力沉降设备，在重力的作用下，粉尘粒子逐渐沉降下来，而气体沿水平方向继续前进，从而达到除尘的目的。

2. 旋风分离器

含尘气流由进气管进入筒内，沿内壁螺旋式向下旋转，粉尘在离心力的作用下甩向器壁，并在重力作用下落入灰斗，已净化气体由中心管排出。

旋风分离器的种类繁多，分类也各有不同。根据结构型式可分为长锥体、圆简体、扩散式、旁通型等；按其组合、安装情况可分为内旋风分离器(安装在反应器或其它设备内部)、外旋风分离器、立式与卧式以及单筒与多管旋风分离器。

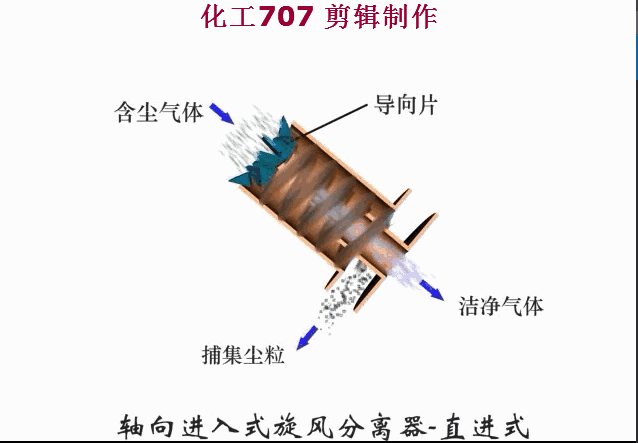

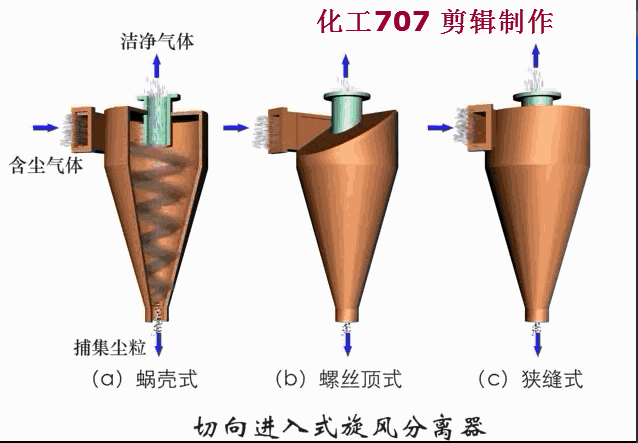

按气流导人情况分为切向导人或轴向导入；气流进入旋风分离器后的流动路线又有反转、直流及带二次风的不同形式。

按其性能分为

一、高效率旋风分离器 ，其筒体直径较小，用来分离较细的粉尘，其效率在95% 以上。

二、高流量旋风分离器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50 %~ 80 %。

三、介于上述两者之间的通用旋风分离器，用于处理适当的中等气体流量，其除尘效率为80 % ~ 95 %。

四、湿式除尘器

所有湿式除尘器的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中，尘粒通过几种方法长成大的颗粒。

这些方法包括较大的液滴把尘粒结合起来，尘粒吸收水分从而质量(或密度)增加，或者除尘器中较低温度下可凝结性粒子的形成和增大。

按其结构来分有以下几种：

1. 重力喷雾湿式除尘器

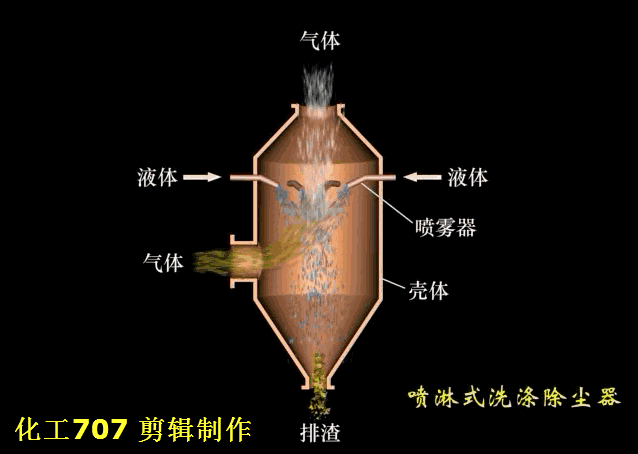

重力喷雾湿式除尘器，如喷淋洗涤塔。

2. 旋风式湿式除尘器

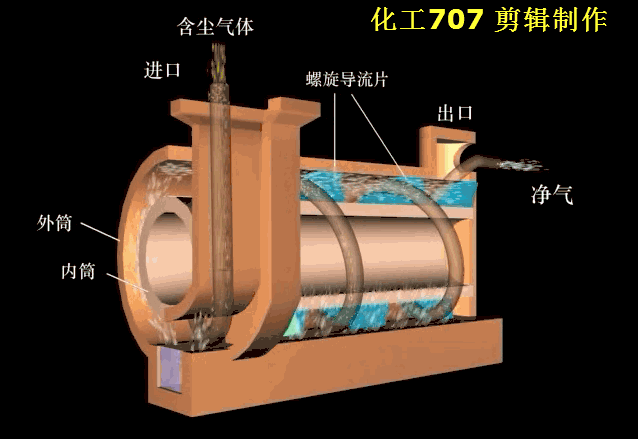

旋风式湿式除尘器，如旋风水膜式除尘器、水膜式除尘器。

3. 自激式湿式除尘器

自激式湿式除尘器，如冲激式除尘器、水浴式除尘器。

4. 填料式湿式除尘器

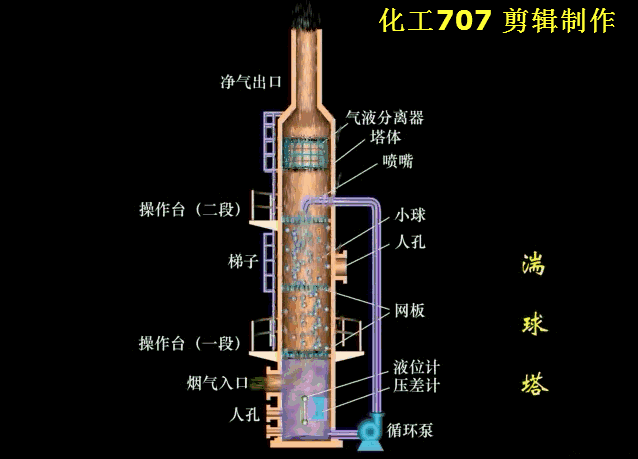

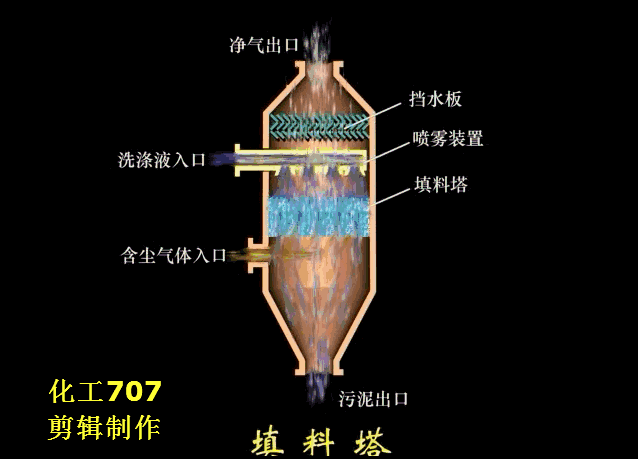

填料式湿式除尘器，如填料塔、湍球塔。

5. 泡沫式湿式除尘器

泡沫式湿式除尘器，如泡沫除尘器、旋流式除尘器漏板塔。

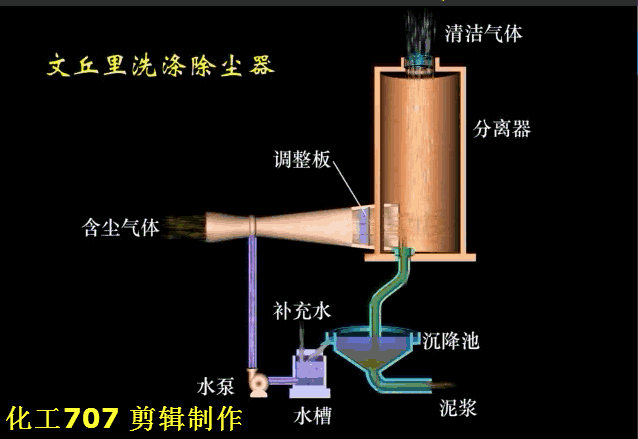

6. 文丘里湿式除尘器

文丘里湿式除尘器，如文丘里除尘器。

7. 机械诱导除尘器

机械诱导除尘器，如拨水轮除尘器。

（完结）
